Produktdetails:
| Herkunftsort: | China |
| Markenname: | CHONGYANG |
| Zertifizierung: | ISO,CE |
| Modellnummer: | CY-SPS-500L |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Standard -Holzkiste exportieren |
| Lieferzeit: | 15 Tage |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100 Sätze/Monat |
|
Detailinformationen |
|||
| Kapazität: | 300L / 500L / 1000L / 2000L / 3000L / Benutzerdefiniert | Material: | SS316L (Produktkontaktteile), SS304 (Rahmen) |
|---|---|---|---|
| Oberflächenbeschaffenheit: | Innen Ra ≤0,4μm, außen matt/poliert | Kontrollsystem: | SPS-Automatiksteuerung mit Touchscreen |
| Funktion: | Misch-, Heiz- und Kühlmantel, CIP/SIP-Reinigungssystem | Anwendung: | Pharma-/Biopharma-/Kosmetik-/Lebensmittelindustrie |
Produkt-Beschreibung

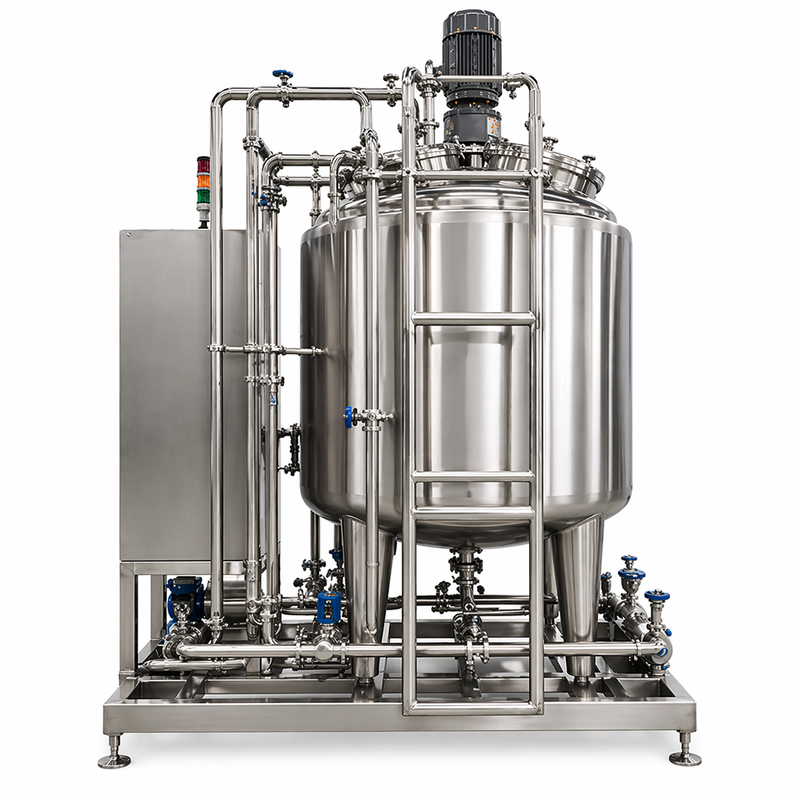

Schlüsselfertiges System zur Lösungsaufbereitung 3000L mit SS316L-Tank
Einleitung
Das 3000L schlüsselfertige System zur Lösungsaufbereitung ist für die großtechnische Flüssigkeitsaufbereitung mit vollständiger Prozessintegration, hygienischer SS316L-Konstruktion, automatischer Steuerung sowie zentralisierter Reinigung und Sterilisation konzipiert.
Das System kombiniert Rohstoffdosierung, Mischung, Zirkulation, Heizung, Kühlung, Filtration, Lagerung, CIP, SIP und Verteilung in einer koordinierten Ingenieurlösung.
Vom anfänglichen Prozessdesign und der Ausrüstungsproduktion bis hin zur Installationsunterstützung und Inbetriebnahme reduziert der schlüsselfertige Ansatz Projektschnittstellen, verbessert die Ausführungseffizienz und unterstützt eine stabile Langzeitproduktion.
Produktübersicht
Das 3000L schlüsselfertige System zur Lösungsaufbereitung ist eine integrierte Prozessplattform für die großvolumige Flüssigkeitsformulierung, Mischung, Temperaturkontrolle, Filtration, Lagerung, Reinigung, Sterilisation und Produktverteilung.
Produktberührende Komponenten sind aus SS316L Edelstahl gefertigt, während externe Strukturen und nicht berührende Teile aus SS304 gefertigt werden können.
Das System kann sowohl die Chargenproduktion als auch den semi-kontinuierlichen Betrieb unterstützen. Automatisierte Dosierung und SPS-gesteuerte Prozesssequenzen helfen, manuelle Eingriffe zu reduzieren und die Wiederholbarkeit zu verbessern.
Sein modulares, auf einem Skid montiertes Design vereinfacht die Werksmontage, FAT-Tests, den Versand, die Installation, die Inbetriebnahme und die zukünftige Wartung.
Anwendungsindustrien
Produktionsprozess

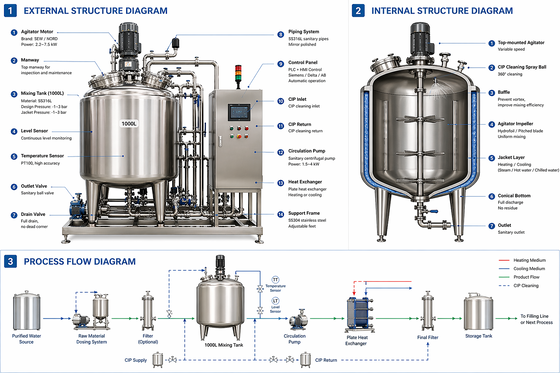

Der folgende Prozessfluss zeigt die Hauptphasen eines typischen 3000L schlüsselfertigen Systems zur Lösungsaufbereitung.
Wasser und Rohstoffe werden über das automatische Dosiersystem zugeführt. Der Rührer und die Zirkulationsschleife sorgen für eine gleichmäßige Mischung, während der Doppelmantel die Prozesstemperatur regelt. Nach der Filtration wird das Produkt in die Lagerung und Verteilung überführt. Integrierte CIP- und SIP-Systeme unterstützen die automatische Reinigung und Sterilisation der Prozessausrüstung und Rohrleitungen.
Merkmale und Vorteile
Engineering, Fertigung, Prüfung, Installationsunterstützung und Inbetriebnahme.
Hygienische Konstruktion für die Verarbeitung hochreiner Flüssigkeiten.
Kombiniert Dosierung, Mischung, Zirkulation, Filtration, Lagerung, CIP und SIP.
Zentrale automatische Steuerung, Alarme, Rezepte und Prozessüberwachung.
Unterstützt die automatische Reinigung und Sterilisation des Systems.
Ermöglicht eine kontrollierte Chargentemperaturverwaltung.
Geeignet für die hochvolumige Chargen- und semi-kontinuierliche Produktion.
Vereinfacht Montage, FAT-Tests, Transport und Installation vor Ort.
Technische Spezifikationen
| Artikel | Spezifikation |
|---|---|
| Nennkapazität | 3000 L |
| Produktberührendes Material | SS316L |
| Externes Material | SS304 |
| Oberflächengüte innen | Ra ≤ 0,8 μm; Ra ≤ 0,6 oder 0,4 μm optional |
| Mischtyp | Aufgesetzter Sanitärrührer |
| Rührgeschwindigkeit | 0–60 U/min, einstellbar |
| Heizen / Kühlen | Behälter mit Doppelmantel |
| Steuerungssystem | Vollautomatische SPS mit Touchscreen-HMI |
| Reinigungssystem | Integrierte CIP |
| Sterilisationssystem | Integrierte SIP, abhängig von Versorgungs- und Prozessanforderungen |
| Arbeitsdruck | 0–0,3 MPa, abhängig vom endgültigen Behälterdesign |
| Auslegungstemperatur | -10°C bis 120°C |
| Stromversorgung | 380V, 50/60 Hz, anpassbar |
| Installation | Skid-montierte / modulare Installation |
| Auslegungsbasis | GMP-orientiertes hygienisches Design und ISO-Qualitätsmanagement |
Endgültige Spezifikationen hängen von Produkteigenschaften, Viskosität, Dosiergenauigkeit, Mischzeit, Prozesstemperatur, Filtrationsgrad, Reinigungsmethode, Sterilisationsmethode und Kunden-URS ab.
Standardkonfiguration
| Komponente | Beschreibung |
|---|---|
| Mischbehälter | 3000L SS316L Behälter mit Sanitär-Mannloch und Prozessanschlüssen |
| Rührer | Aufgesetzter Mischer mit variabler Drehzahl |
| Dosiersystem | Automatisierte Wasser- und Rohstoffzuführung |
| Mantelsystem | Heiz- und Kühlmantel |
| Bedienfeld | SPS, Touchscreen-HMI, Alarme, Rezepte und Verriegelungen |
| CIP-System | Automatische Reinigungseinheit mit Zirkulations- und Rücklaufanordnung |
| SIP-System | Dampfsterilisationsanordnung gemäß Prozessanforderungen |
| Ventile | Sanitäre Membranventile, manuell oder pneumatisch |
| Rohrleitungen | SS316L hygienische Rohrleitungen mit ablaufbarem Layout |
| Pumpen | Sanitäre Zirkulations-, Transfer- und CIP-Pumpen |
| Filtrationseinheit | Kartuschen- oder Membranfiltration gemäß Produktanforderungen |
| Instrumentierung | Temperatur-, Druck-, Füllstands-, Durchfluss- und optionale Wägezelleninstrumente |
| Skid und Rahmen | Integrierte Edelstahl-Tragstruktur |
Schlüsselfertiger Projektumfang
Optionale Konfigurationen
Typische Projektanwendungen
Ein 3000L schlüsselfertiges System verbesserte die Produktionseffizienz durch die Integration von Dosierung, Mischung, Filtration, Lagerung und Reinigung in einen automatisierten Prozess.
Die vollständige Prozessintegration reduzierte den manuellen Betrieb, verbesserte die Chargenwiederholbarkeit und unterstützte eine stabile Produktqualität.
Designstandards und Dokumentation
- GMP-orientierte hygienische Designprinzipien
- ISO 9001 Qualitätsmanagement-Fertigung
- SS316L Produktkontaktkonstruktion
- Sanitäre Armaturen und ablaufbare Rohrleitungen
- Materialzertifikate und Oberflächenfinish-Aufzeichnungen
- Schweiß-, Passivierungs- und Drucktestaufzeichnungen
- Optionale DQ-, IQ-, OQ- und FAT-Dokumentation
- Optionale FDA- und WHO-orientierte Dokumentationsunterstützung
Häufig gestellte Fragen
Der Umfang kann Prozessdesign, Ausrüstungsproduktion, Skid-Integration, SPS-Programmierung, FAT, Installationsanleitung, Inbetriebnahme, Schulung und Dokumentation umfassen.
Ja. Das System kann mit SPS- und Touchscreen-HMI-Steuerung für Dosierung, Mischung, Heizung, Kühlung, Filtration, CIP, SIP, Alarme und Rezepte ausgestattet werden.
Ja. Kapazität, Tankstruktur, Mischmethode, Filtration, Automatisierung, Reinigung, Sterilisation und Rohrleitungslayout können je nach Prozess angepasst werden.
Integrierte CIP und SIP können enthalten sein, aber die endgültige Konfiguration hängt von den Produktanforderungen, den verfügbaren Versorgungsleistungen und der erforderlichen Reinigungs- und Sterilisationsstrategie ab.
Ja. Fern- oder Vor-Ort-Installationsanleitung, Inbetriebnahme, Schulung der Bediener und After-Sales-Technischer Support können bereitgestellt werden.
Warum CHONGYANG WATER wählen?
CHONGYANG WATER bietet kundenspezifische Systeme zur Flüssigkeitsaufbereitung, Mischsysteme, Sanitärbehälter, CIP/SIP-Systeme, Lager- und Verteilungssysteme sowie komplette schlüsselfertige Prozess-Skids.
Suchen Sie ein komplettes 3000L schlüsselfertiges System zur Lösungsaufbereitung?
Teilen Sie Ihren Produkttyp, Ihre Chargenkapazität, Viskosität, Ihren Mischprozess, Ihre Dosieranforderungen, Heiz- und Kühlbedingungen, Ihren Filtrationsgrad, Ihre CIP/SIP-Strategie, Ihre Versorgungsleistungen und Ihre Automatisierungsanforderungen mit unserem Ingenieurteam.
CHONGYANG WATER kann ein kundenspezifisches Prozessdesign, eine Ausrüstungskonfiguration, ein P&ID, ein Layout, einen technischen Vorschlag und ein kommerzielles Angebot für Ihr Projekt erstellen.
